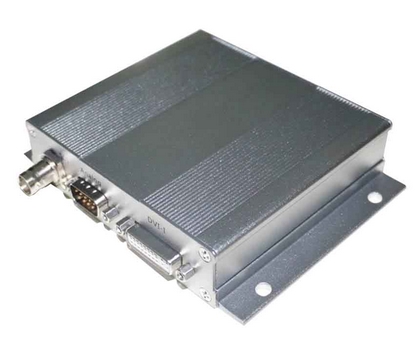

RJ-U300SDI高清视频采集卡

---

l 产品特性

l 可采集1路高清或标清视频信号，1路模拟双声道音频信号。

l 输入视频信号可达1080p/60 Hz。

l 高清信号可采集SDI、DVI、VGA、HDMI、分量信号。

l 可采集SDI内嵌音频。

l 可采集HDMI中的LPCM音频信号。

l 微软AVStream标准驱动，可支持大部分Windows上的多媒体视频软件

   或流媒体软件。



---

l 高级特性

l 支持UVC、UAC协议，在Window、Linux和Mac OS X平台上都可以即插即用。

l 高清USB3.0输出，实际数据传输速度高达390 MB/S。

l 高清输入可动态切换信号源类型：SDI、DVI/HDMI，VGA，分量。

l 可兼容复合视频（CVBS）输入信号。

l 自动输入视频格式侦测，自动视频有效区域侦测，自动VGA采集相位调节。逐行视频中运动画面会有锯齿出现，

会自动选择合适的方式（行滤波去隔行或单场去隔行）去隔行，提升画面的锐利度和清晰度。

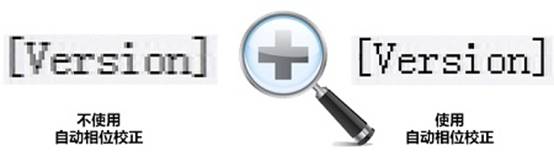

l 针对VGA视频，提供了自动相位校正功能，使采集视频中的文字边缘更加锐利，易于辨识、阅读。



l 手工设定有效画面区域功能，可用于画面的剪裁和对特殊输入信号时序的支持。

l 多阶画面缩放功能，具有三种针对画面宽高比的缩放模式。

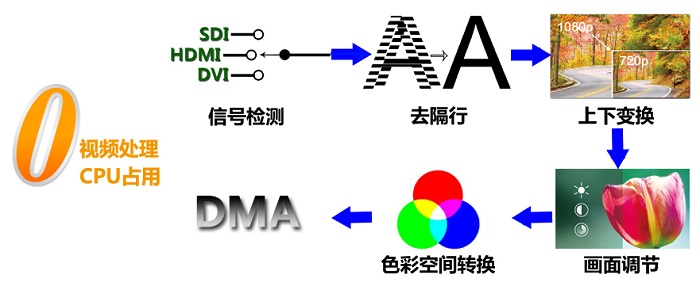

l 支持垂直滤波和运动自适应去隔行功能。采用了新的视频处理流水线，能够处理RGB和YUV色彩空间的视频。

l 根据输入和输出格式，尽量减少RGB和YUV之间的转换，从最大程度地避免了YUV色彩空间视频的色彩失真。

l 新的视频处理流水线目前能够处理 YUV601、 YUV709、 Studio RGB、Computer RGB这4 种不同的色彩空间。

l 硬件色彩转换，可输出RGB24，RGB32，YUY2，UYVY，I420色彩格式。

l 支持色彩调节功能，可调节画面的对比度、亮度、色彩饱和度、色相、

Gamma；并可单独调节R，G，B三色的亮度、对比度。

l 高质量的图像缩放、剪裁、色彩空间转换、自动去除画面黑边、自动检测隔行视频源和去隔行。







l 产品规格

l 主机接口 USB3.0，无驱，最高390MB/s传输带宽

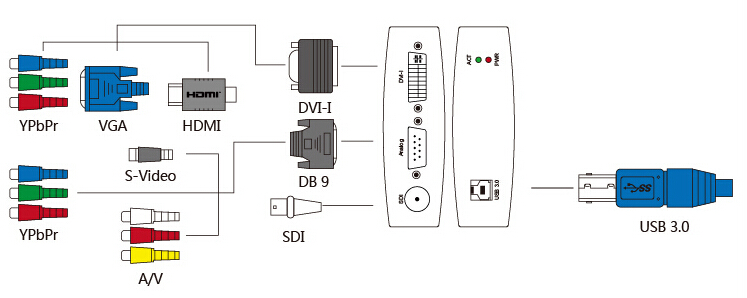

l 输入接口 1个DVI-I接口(可转接HDMI，VGA，YPbPr)

l 最大采样率 RGB/分量：170MHz

l HDMI/DVI：225MHz

l 板载内存 每通道128MB DDR2，工作频率为160 Mhz，位宽32bit

l VGA输入格式 640x400-2048x1536，像素率低于170MHz即可

l 分量输入格式 480i、576i、480p，576p，720p，1080i，1080p

l DVI输入格式 符合DVI 1.0标准，单连接

l HDMI输入格式 符合HDMI 1.3标准，支持36bit DeepColor

l 输出图像格式 大小：40x30-2048x1536，帧率： 1-100 fps，

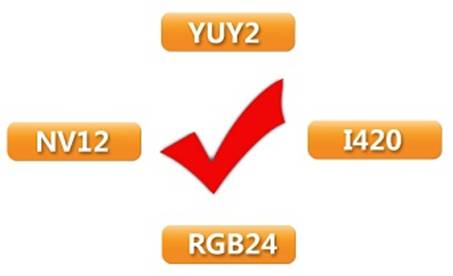

l 色彩：YUY2, UYVY,RGB24, RGB32, I420

YUY2：4:2:2 紧缩格式，每像素 16 bits。

NV12：4:2:0 平面格式，每像素 12 bits，适合 GPU 编码器。

I420：4:2:0 平面格式，每像素 12 bits，适合软件编码器。

RGB24：4:4:4 格式，每像素 24bits。







l 支持以下操作系统的 x86 和 x64 版本：
Windows 7
Windows Server 2008 R2
Linux (Kernel version 2.6.38 and above)
OS X (10.8 and above)



l 采用标准开发接口:

基于 DirectShow Filter 的音视频采集接口，基于DirectSound 的音频采集接口，

基于 IKsPropertySet 的扩展接口，兼容微软AVStream标准驱动，兼容更多软件，

如：Windows Media Encoder、Adobe Flash Media Live Encoder、Real Producer Plus、VideoLAN for Windows。

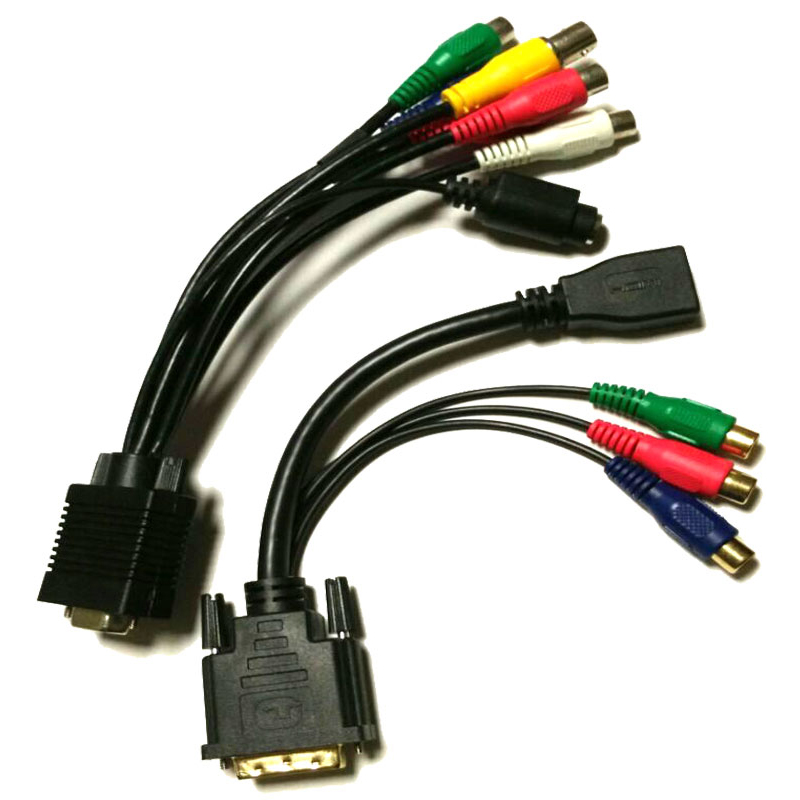

l 连接线:













l 能在Windows和Linux平台上使用，升级固件之后还可以完美兼容Mac OS X。
